Grafana

Grafana — отдельный сервис для операционной аналитики трафика и дополнительного поиска невыданных заявок. Доступ и адрес выдаёт ответственный за вашу площадку.

Для повседневной проверки начните с раздела Пропуски в кабинете администратора: там доступны объёмы, отдельные попытки и причины отсутствия выдачи. Порядок проверки настроек — в диагностике трафика. Grafana пригодится для анализа динамики и уточняющего поиска за выбранный период.

На скриншотах ниже показан актуальный интерфейс Grafana с демонстрационными данными.

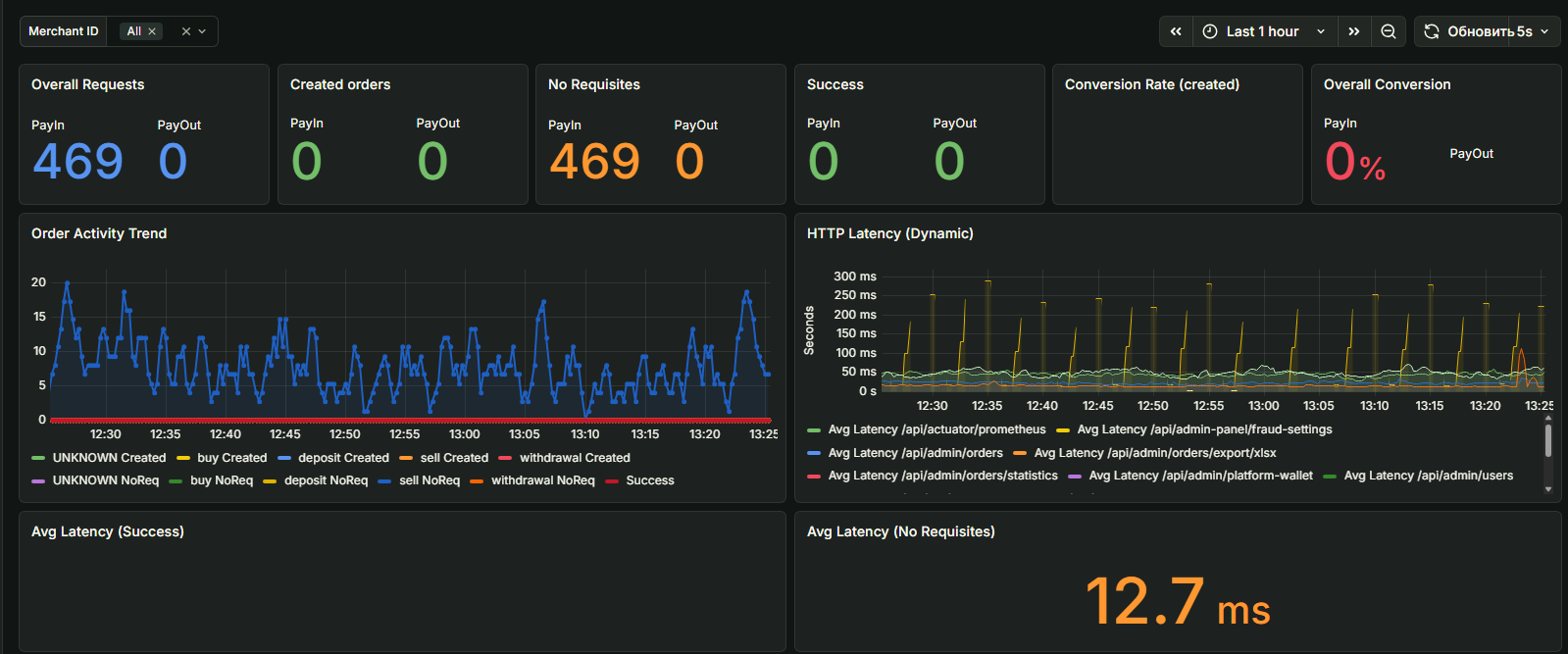

Откройте Dashboards → Overview. В дашборде можно отслеживать:

  1. Всего запросов на выдачу заявки — Overall Requests.
  2. Количество созданных заявок — Created orders.
  3. Количество невыданных заявок — No Requisites.
  4. Успешные заявки — Success.
  5. Конверсию среди созданных заявок — Conversion Rate (created).
  6. Общую конверсию с учётом запросов без выдачи — Overall Conversion.
  7. Время ответа и создания заявки — блоки Latency.

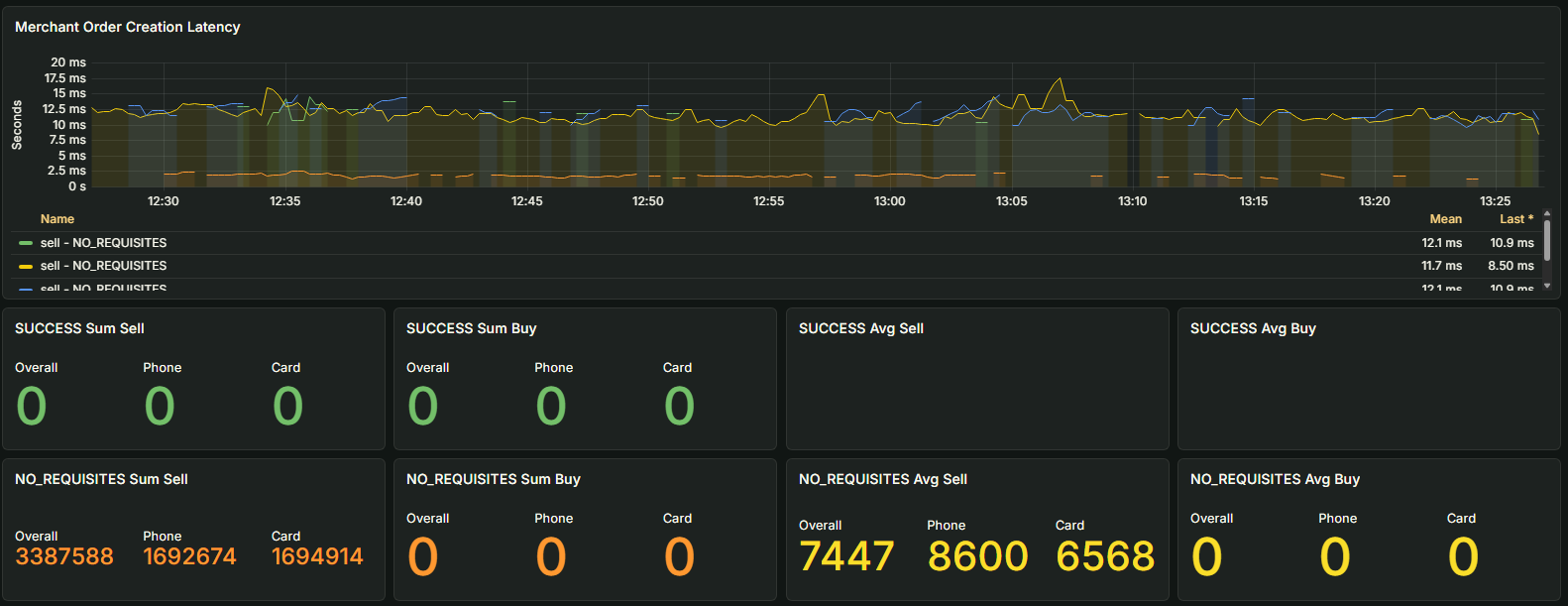

  8. Суммы успешных и невыданных PayIn/PayOut — блоки Sum Sell / Sum Buy ниже по странице.
  9. Средний чек успешных и невыданных PayIn/PayOut — блоки Avg Sell / Avg Buy.
Дашборд Overview в Grafana: выдача, пропуски, успех, конверсия и время ответаДашборд Overview в Grafana: выдача, пропуски, успех, конверсия и время ответа

Показатели PayIn и PayOut отображаются отдельно. В названиях нижних блоков Sell соответствует PayIn, Buy — PayOut. При чтении времени ответа проверяйте единицы, показанные рядом со значением.

В поле Merchant ID выберите ID мерчанта из раздела Пользователи. Можно выбрать несколько ID или All для общего обзора. Справа укажите период, например Last 15 minutes, либо задайте нужный интервал вручную. Нажмите Refresh, чтобы обновить значения.

Выбор одного или нескольких мерчантов и периода в дашборде GrafanaВыбор одного или нескольких мерчантов и периода в дашборде Grafana

Период влияет на расчёт показателей. Фильтр мерчанта применяется к показателям заявок; общий график HTTP Latency (Dynamic) показывает время ответа сервиса. Перед сравнением двух периодов проверьте, что выбраны одинаковые мерчанты и сопоставимые интервалы.

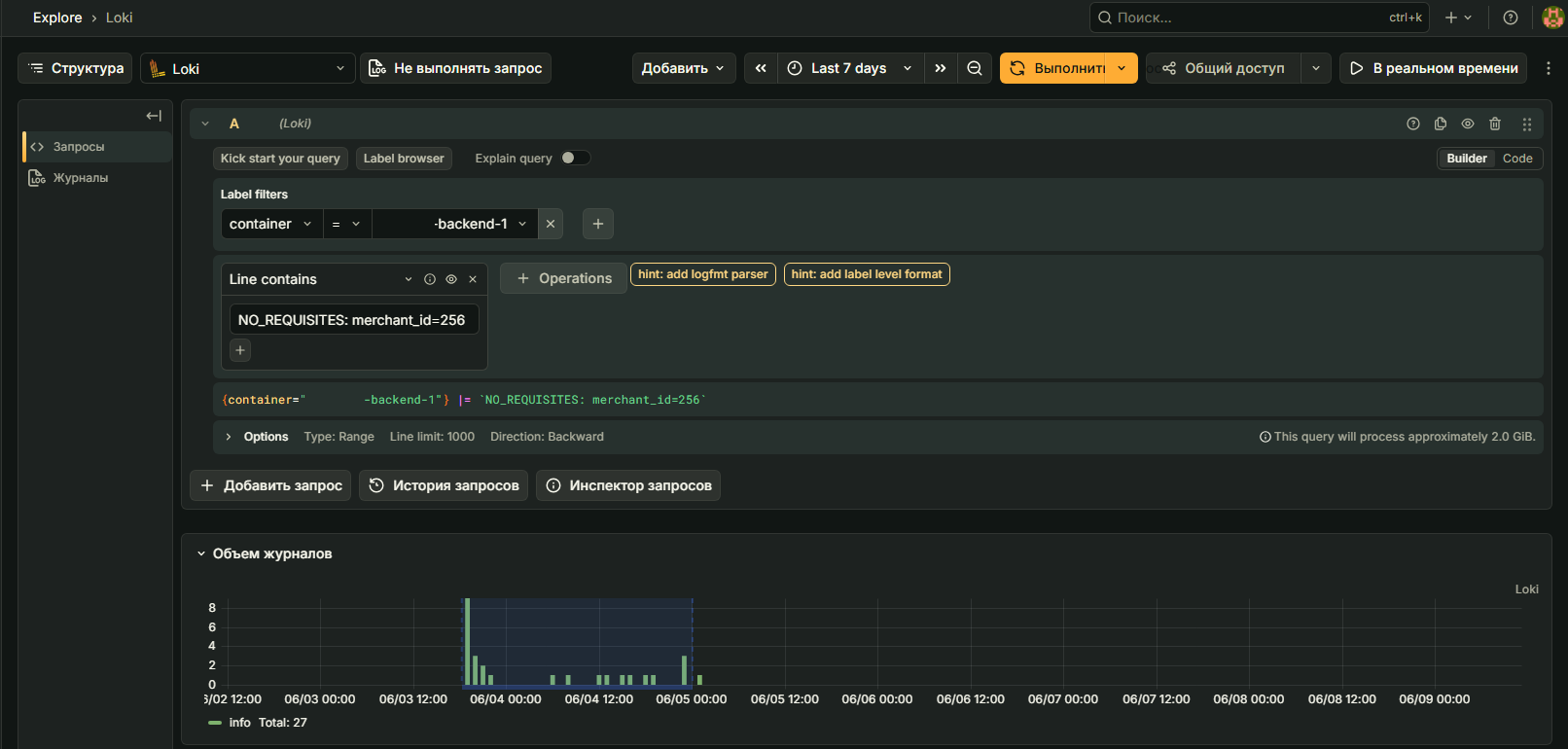

Откройте Explore, выберите источник Loki и нужный период. В режиме Code выполните запрос:

{service="backend"} |= "grafana_event=order_no_requisites"

Нажмите Run query. Запрос выбирает записи о невыданных заявках. В текущей настройке площадки используется метка service="backend"; имя конкретного контейнера для этого поиска не требуется.

Explore в Grafana: поиск записей order_no_requisites в источнике LokiExplore в Grafana: поиск записей order_no_requisites в источнике Loki

Чтобы оставить заявки нужного мерчанта, добавьте разбор полей и его ID:

{service="backend"}
|= "grafana_event=order_no_requisites"
| logfmt
| merchant_id="101"

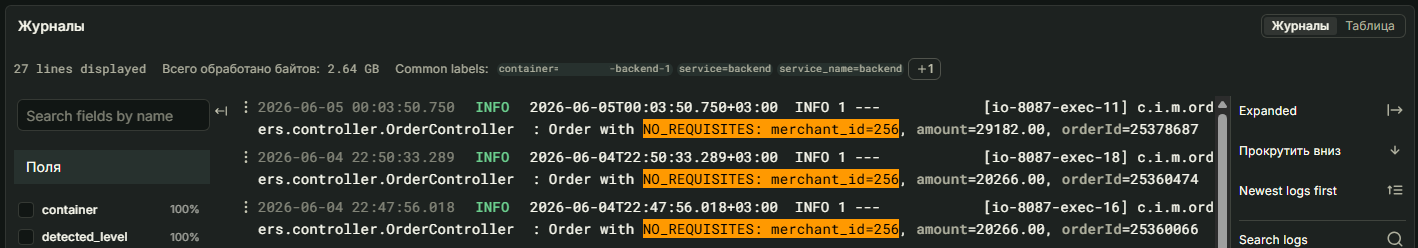

Замените 101 на ID мерчанта из Пользователи. В строках результата отображаются время попытки, merchant_id — мерчант, amount — сумма, base_currency — валюта, payment_method — способ оплаты и order_id — внешний ID запроса. Поле reason помогает уточнить причину; для случая no_available_requisites подходящий реквизит не был найден. Это запись о попытке выдачи: наличие строки не означает, что для неё была создана заявка в кабинете.

Результаты поиска невыданных заявок мерчанта 101 с суммой, валютой, способом оплаты и причинойРезультаты поиска невыданных заявок мерчанта 101 с суммой, валютой, способом оплаты и причиной

Если строк много, сузьте период и фильтры. В Options указан лимит выдачи строк, поэтому число показанных записей не всегда равно общему количеству попыток за период.

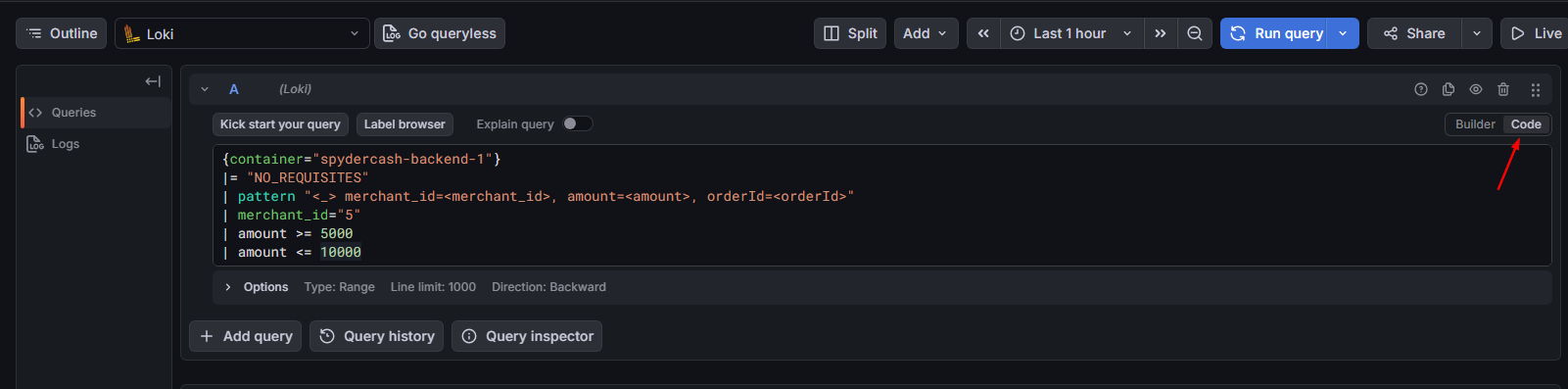

Для поиска по сумме дополните запрос валютой и границами диапазона:

{service="backend"}
|= "grafana_event=order_no_requisites"
| logfmt
| merchant_id="101"
| base_currency="RUB"
| amount >= 5000
| amount <= 10000
Запрос в Grafana для невыданных заявок мерчанта 101 в диапазоне от 5000 до 10000 рублейЗапрос в Grafana для невыданных заявок мерчанта 101 в диапазоне от 5000 до 10000 рублей

amount >= 5000 задаёт нижнюю границу, amount <= 10000 — верхнюю. Обе границы включаются. base_currency="RUB" оставляет суммы в рублях: при работе с другой валютой замените её, чтобы не смешивать разные валюты в одном диапазоне.

Для двух и более мерчантов замените строку с одним ID на:

| merchant_id=~"101|202"

Если записей нет, проверьте выбранный период, ID мерчанта, валюту и источник Loki. Отсутствие записи в выбранном интервале не подтверждает исправность настроек выдачи. Проверьте причины отсутствия заявок и настройки площадки.
